Erklärung und Formeln zum ersten und zweiten Strahlensatz

Video: Erklärung und Formeln zum ersten und zweiten Strahlensatz

Die Strahlensätze sind ein wichtiges Thema in der Mathematik. Mit Hilfe der Strahlensätze kannst du zum Beispiel die Breite eines Flusses, die Höhe eines Turmes, eines Hauses oder eines Berges berechnen. Um mit den Strahlensätzen rechnen zu können, musst du jedoch erst einmal die Voraussetzungen für die Strahlensätze kennen lernen.

Was sind Strahlensätze? - Erklärung

Strahlensätze können nur angewandt werden, wenn zwei (oder mehrere) Strahlen den gleichen Anfangspunkt besitzen. Zudem müssen diese Strahlen von zwei Geraden oder auch Strecken gekreuzt werden. Diese zwei Geraden bzw. Strecken müssen parallel zueinander sein. Es ist dabei egal, ob die parallelen Geraden/Strecken beide rechts bzw. links vom Anfangspunkt der Strahlen liegen oder ob sie auf unterschiedlichen Seiten des Anfagspunktes liegen. (Gucke dir dazu die beiden Abbildungen an, dann verstehst du, was wir meinen.)

Hinweis

Hier klicken zum Ausklappen

Strecken sind Verbindungslinien zwischen zwei Punkten, haben also einen Anfangspunkt und einen Endpunkt. Geraden sind endlos lang, besitzen also weder einen Anfganspunkt noch einen Endpunkt. Gerade können aber durch Punkte verlaufen.

Zweiter Strahlensatz

Was besagt der 1. Strahlensatz? - Übersicht

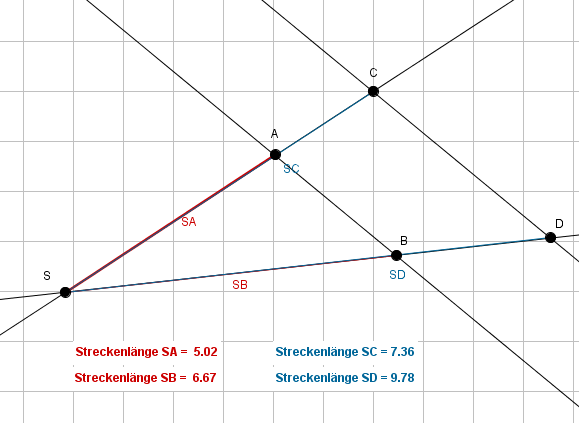

In der Abbildung oben wird der 1. Strahlensatz gezeigt. Der 1. Strahlensatz setzt ein Verhältnis aus zwei Teilabschnitten des einen Strahles gleich mit dem Verhältnis aus den entsprechenden Teilabschnitten des anderen Strahles.

Somit stehen auf der einen Seite der Gleichung immer Strecken des einen Strahles und auf der anderen Seite der Gleichung die entsprechenden Strecken des anderen Strahles.

In Bezug auf die obige Abbildung gilt nach dem 1. Strahlensatz die Formel:

$\frac{\overline{SA}}{\overline{SC}} =\frac{\overline{SB}}{\overline{SD}}$      bzw.

$\frac{\overline{SA}}{\overline{AC}} =\frac{\overline{SB}}{\overline{BD}}$      bzw.

$\frac{\overline{AC}}{\overline{SC}} =\frac{\overline{BD}}{\overline{SD}}$

Bei jeder Gleichung können Zähler und Nenner auch vertauscht werden. Wenn du jedoch Zähler und Nenner auf der einen Seite der Gleichung vertauscht, musst du dies natürlich auch auf der anderen Seite der Gleichung machen.

Merke

Hier klicken zum Ausklappen

Der 1. Strahlensatz vergleicht das Verhältnis der Teilabschnitte des einen Strahles mit dem Verhältnis der Teilabschnitte des anderen Strahles. Die Längen der Parallelen werden nicht beachtet.

Was besagt der 2. Strahlensatz? - Übersicht

Der 2. Strahlensatz berücksichtigt nun die Längen der beiden parallelen Strecken. Der 2. Strahlensatz setzt das Verhältnis von zwei Teilabschnitten des einen Strahles gleich mit dem Verhältnis der zwei parallelen Strecken.

In Bezug auf die obige Abbildung gilt nach dem 2. Strahlensatz die Formel:

$\frac{\overline{SA}}{\overline{SC}} =\frac{\overline{AB}}{\overline{CD}}$      bzw.

$\frac{\overline{SB}}{\overline{SD}} =\frac{\overline{AB}}{\overline{CD}}$

Bei jeder Gleichung können Zähler und Nenner auch vertauscht werden. Wenn du jedoch Zähler und Nenner auf der einen Seite der Gleichung vertauscht, musst du dies natürlich auch auf der anderen Seite der Gleichung machen.

Den 2. Strahlensatz anwenden - Beispielaufgabe mit Lösung

Beispiel

Hier klicken zum Ausklappen

Nun noch ein Zahlenbeispiel zum zweiten Strahlensatz:

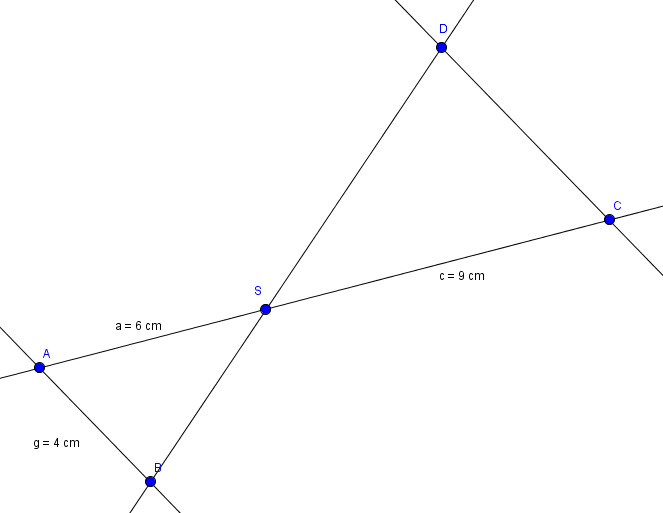

strahlensaetze_satz_1

In dem Bild sehen wir zwei Strahlen, die von zwei Parallelen gekreuzt werden. Bekannt sind die Längen der Seiten a, c und g. Wir wollen die Länge der Seite $\overline{CD}$ herausfinden. Wir nennen sie zur besseren Verständlichkeit einfach $x$.

Da wir die Länge einer Parallelen finden wollen, können wir den ersten Strahlensatz nicht anweden. Also müssen wir den 2. Strahlensatz anwenden:

$\frac{a}{c} = \frac{g}{x}$

Auf der einen Seite der Gleichung stehen die Teilabschnitte eines Strahls und auf der anderen Seite der Gleichung die Parallelen. Im Zähler steht auf der linken Seite der Gleichung die Strecke, die bis zum Punkt $A$ führt und daher auf der rechten Seite der Gleichung auch die Parallele, die bis zum Punkt $A$ führt. Im Nenner steht auf der linken Seite der Gleichung die Strecke, die bis zum Punkt $C$ führt und daher auf der rechten Seite der Gleichung auch die Parallele, die bis zum Punkt $C$ führt.

Wir setzen nun die gegebenen Werte ein, und erhalten so:

$\frac{6 \;cm}{9 \;cm} = \frac{4 \;cm}{x}$

Diese Gleichung können wir nach $x$ auflösen und erhalten dann: $x= 6~cm$

Die Strecke $\overline{CD}$ ist also $6~cm$ lang.

Zur Vertiefung dieses Themas schau auch noch einmal in die Übungen! Viel Erfolg dabei!
