Zufallsexperiment - Baumdiagramm erstellen und verstehen

Um beim Rechnen mit Wahrscheinlichkeiten einen guten Überblick zu behalten, legen wir sogenannte Baumdiagramme an.

Was ist ein Baumdiagramm?

Aus einem Baumdiagramm kannst du die unterschiedlichen Ausgänge, und die jeweiligen Wahrscheinlickeiten, eines Zufallsexperimentes ablesen. Der große Vorteil solcher Baumdiagramme ist, dass du auch mehrstufige Zufallsexperimente übersichtlich darstellen kannst.

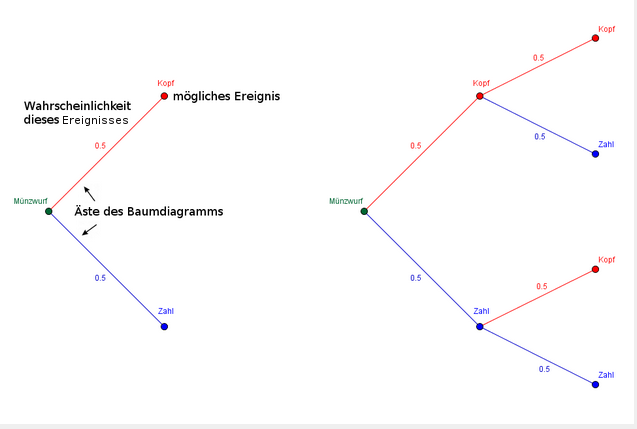

Betrachten wir zwei Baumdiagramme für die Versuche "einmaliges bzw. zweimaliges Werfen einer Münze."

links: einmaliges Werfen einer Münze / rechts: zweimaliges Werfen einer Münze

Wie du siehst, stehen am Ende der Linien (auch Äste genannt) die beiden möglichen Ereignisse (Kopf, Zahl). An den Ästen steht jeweils die zu dem Ereignis gehörende Wahrscheinlichkeit in der Dezimalschreibweise (in diesem Fall immer 0,5). Nachdem du die Münze einmal geworfen hast, besteht beim zweiten Wurf wieder eine jeweils 50%ige Wahrscheinlichkeit, dass Kopf oder Zahl oben liegt. Man schreibt diese zwei neuen Möglichkeiten jeweils an die beiden möglichen Ereignisse des ersten Wurfs.

Komplexe Baumdiagramme erstellen

Bei einem Münzwurf sind die Wahrscheinlichkeiten sehr einfach verteilt, sodass ein Baumdiagramm nicht unbedingt notwendig ist.

Bei einer komplexeren Verteilung der Wahrscheinlichkeiten hilft uns das Baumdiagramm jedoch den Sachverhalt gut und übersichtlich darzustellen - und dank zwei kleiner Regeln können wir mit Hilfe des Baumdiagramms sogar rechnen.

Schauen wir uns dazu dieses Glücksrad an:

Glücksrad

Der Pfeil kann nach dem Drehen des Rades entweder auf Rot, Grün oder Blau zeigen. Die Wahrscheinlichkeiten dieser drei Ereignisse sind jedoch nicht gleich groß. So ist es zum Beispiel am wahrscheinlichsten, dass der Pfeil auf einem grünen Feld stehen bleibt, denn es gibt mehr grüne Felder als rote bzw. blaue Felder.

Wie sieht das Baumdiagramm aus, wenn du das Glücksrad zweimal hintereinander drehst?

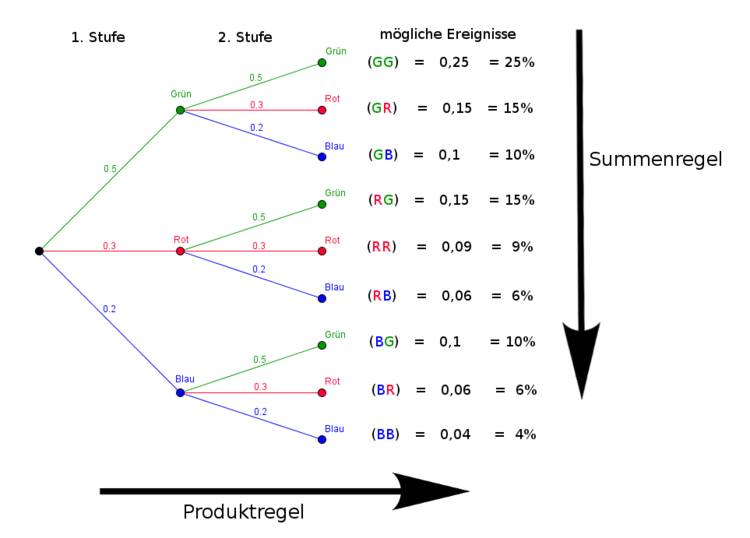

Baudiagramm für das zweimalige Drehen des Glücksrades

Die Wahrscheinlichkeiten für die Farben ergeben sich aus den relativen Anteilen:

• grün: fünf von zehn Feldern = $\frac {5}{10} = 0,5$

• rot: drei von zehn Feldern = $\frac{3}{10} = 0,3$

• blau: zwei von zehn Feldern = $\frac{2}{10} = 0,2$

Auf der rechten Seite, also am Ende des Baumdiagramms, stehen die Wahrscheinlichkeiten für die verschiedenen Kombinationsmöglichkeiten (Ereignisse), die sich beim zweimaligen Drehen des Glücksrades ergeben. Addieren wir alle Wahrscheinlichkeiten, erhalten wir 100 %. Außerdem ergeben alle Wahrscheinlichkeiten, die auf den Ästen einer Spalte stehen, zusammen immer eins. Doch wie kommt man überhaupt auf diese Wahrscheinlichkeiten?

Wahrscheinlichkeiten berechnen - Wie geht man vor?

Die Produktregel anwenden

Betrachten wir als Beispiel die Wahrscheinlichkeit für das Ereignis, dass das Glücksrad im ersten Versuch bei Grün und im zweiten Versuch bei Blau stehen bleibt. Es handelt sich hier um ein Elementarereignis, also um ein Ereignis, das aus nur einem Ergebnis besteht. Wir gucken uns nun lediglich den Teil des Baumdiagramms an, der dieses Ereignis beschreibt. Den Weg, den man verfolgen muss um ein Ereignis zu beschreiben, nennt man Pfad.

Ausschnitt des Baumdiagramms

Um die Wahrscheinlichkeit des Ereignisses "grünes Feld, blaues Feld" zu berechnen, musst du die Wahrscheinlichkeiten entlang des Pfades multiplizieren.

$P (\textcolor{green}{G} \textcolor{blue}{B}) = P(\textcolor{green}{G}) \cdot P(\textcolor{blue}{B})$

$P (\textcolor{green}{G} \textcolor{blue}{B}) = \textcolor{green}{0,5} \cdot \textcolor{blue}{0,2} = 0,1~~\widehat{=}~~10 \%$

Die Wahrscheinlichkeit, dass das Glücksrad nach dem ersten Drehen auf einem grünen Feld und nach dem zweiten Drehen auf einem blauen Feld stoppt, beträgt 10 %.

Die Wahrscheinlichkeiten aller anderen Kombinationsmöglichkeiten (Ereignisse) lassen sich analog berechnen. Probiere es selber aus! Du kannst deine Lösungen dann mit den Wahrscheinlichkeiten in der Grafik oben vergleichen.

Die Summenregel anwenden

Mit Hilfe des Baumdiagramms kannst du aber nicht nur die Wahrscheinlichkeit eines Ereignisses (bzw. Elementarereignisses) berechnen, sondern auch die Wahrscheinlichkeit eines Ereignisses, das aus mehreren Ergebnissen besteht.

Betrachten wir das Ereignis "mindestens einmal das rote Feld treffen." Zu diesem Ereignis gehören mehrere Ergebnisse:

$E = \{ \textcolor{green}{G} \textcolor{red}{R}, \textcolor{red}{R} \textcolor{green}{G}, \textcolor{red}{RR}, \textcolor{red}{R} \textcolor{blue}{B}, \textcolor{blue}{B} \textcolor{red}{R}\}$

Um die Wahrscheinlichkeit für diese Ereignismenge zu berechnen, musst du die Wahrscheinlichkeiten der einzelnen Ereignisse addieren:

$P (E) = P(\textcolor{green}{G} \textcolor{red}{R}) + P (\textcolor{red}{R} \textcolor{green}{G}) + P (\textcolor{red}{RR})  + P(\textcolor{red}{R} \textcolor{blue}{B}) + P (\textcolor{blue}{B} \textcolor{red}{R})$

Die Wahrscheinlichkeiten aller möglichen Ereignisse hast du oben schon mithilfe der Produktregel berechnet:

$P (E) = 0,15 + 0,15 + 0,09 + 0,06 + 0,06 = 0,51 ~~\widehat{=}~~51 \%$

Die Wahrscheinlichkeit für das Ereignis, dass der Pfeil, bei zweimaligem Drehen, mindestens einmal auf einem roten Feld stoppt, beträgt $51\%$.

Mit den Übungsaufgaben kannst du nun überprüfen, ob du alles richtig verstanden hast. Viel Erfolg dabei!
