Wie zeichnet man eine lineare Funktion?

Video: Wie zeichnet man eine lineare Funktion?

In diesem Kapitel befassen wir uns mit dem Zeichnen einer linearen Funktion. Dabei geben wir dir eine Schritt-für-Schritt Erklärung, wie du mithilfe einer Funktion eine Wertetabelle erstellst, wie das Koordinatensystem aussehen muss und wie die Funktion dann mithilfe der Punkte aus der Wertetabelle in dieses Koordinatensystem eingezeichnet wird.

Was ist eine lineare Funktion?

zeichnen-a
Drei verschiedene lineare Funktionen

Der Begriff lineare Funktion leitet sich aus dem lateinischen ab und bedeutet soviel wie Linie. Daher muss der Funktionsgraph einer linearen Funktion auch eine Linie bzw. in der Mathematik auch Gerade genannt, sein.

Damit du den Graph einer linearen Funktion zeichnen kannst, benötigst du die Funktionsgleichung oder mindestens zwei Punkte der Funktion, um diese in ein Koordinatensystem einzuzeichnen. Diese können dann zu einer Geraden verbunden werden. Die Vorgehensweise zum Einzeichnen folgt dabei immer den gleichen Schritten:

Lineare Funktion zeichnen - Vorgehensweise im Überblick

Merke

Hier klicken zum Ausklappen
  1.  Eine Wertetabelle erstellen. Dafür müssen mehrere x-Werte in die Funktion eingesetzt werden und die dazugehörigen y-Werte ausgerechnet werden.
  2. Ein passendes Koordinatensystem anlegen. Dabei musst du darauf achten, wie groß deine gegebenen Werte sind.
  3. Die Punkte aus der Wertetabelle in das Koordinatensystem einzeichnen.
  4. Eine Gerade durch die Punkte ziehen und die Abbildung ist fertig!

Beispiel - Wie zeichnet man eine lineare Funktion?

Methode

Hier klicken zum Ausklappen

In der Wertetabelle stehen die x-Werte links und die dazugehörigen y-Werte rechts.

Ein Punkt wird mit einem Großbuchstaben bezeichnet. Dabei ist der erste Wert der x-Wert und der zweite der y-Wert:

$P ( x-Wert / y-Wert )$

In einem Koordinatensystem verläuft die $x-Achse$ immer von links nach rechts und die $y-Achse$ von unten nach oben.

zeichnen-5
Abbildung Koordinatensystem mit x- und y-Achse

Wir haben die Funktion $f(x) = 0,5 \cdot x -2$ gegeben und sollen diese in ein Koordinatensystem einzeichnen. $f(x)$ bedeutet immer das Gleiche wie $y$.
Wir gehen genauso wie bei jeder anderen Funktion vor und erstellen als erstes eine Wertetabelle. Dafür nehmen wir beliebige x-Werte und rechnen die dazugehörigen y-Werte aus.

Setzen wir für $x$ zwei beliebige Werte ein, zum Beispiel $1$ und $2$.
$y = f(1) = 0,5 \cdot 1 -2 = -1,5     \rightarrow P(1/-1,5)$
$y = f(2) = 0,5 \cdot 2 -2 = -1     \rightarrow Q(2/-1)$
Diese und weitere Punkte können wir nun in die Wertetabelle eintragen:

x-Wertey-Werte
-2-3
-1-2,5
0-2
2-1
50,5

Dies ist eine Wertetabelle der Funktion $f(x) = 0,5 \cdot x -2 $ mit fünf verschiedenen Punkten. Einfachheitshalber verwendet man meistens die fünf x-Werte $-2$ bis $+2$.

Theoretisch reichen zwei Punkte aus, um eine lineare Funktion zu zeichnen. Alle anderen Punkte müssen auch auf der Gerade liegen. Wir nehmen zwei Punkte, die relativ weit auseinander liegen, und zeichnen diese in das Koordinatensystem ein.:

zeichnen-2

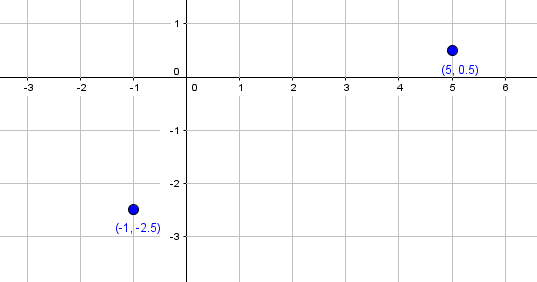

Koordinatensystem mit zwei Punkten aus der Wertetabelle

Wir haben zwei Punkte in das Koordinatensystem eingezeichnet und nun können wir durch diese Punkte eine Gerade legen. Damit erhalten wir den Graphen der Funktion.

zeichnen-3

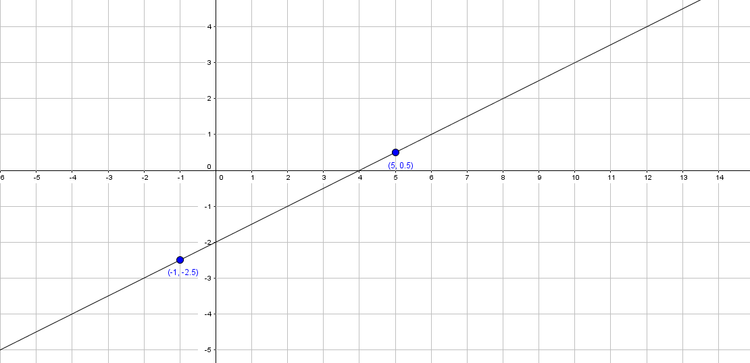

Zwei der Punkte aus der Wertetabelle eingetragen und durch eine Gerade miteinander verbunden.

Die anderen Punkte aus der Wertetabelle müssen auch auf der Geraden liegen. In der folgenden Abbildung haben wir weitere Punkte eingetragen und stellen fest, dass diese auf der Geraden liegen:

zeichnen-4
Graph mit mehreren Punkten aus der Wertetabelle. Alle liegen auf der Geraden. Die Gerade ist also die Abbildung der Funktion $f(x) = 0,5 \cdot x -2 $.

Die Gerade, die wir eingezeichnet haben, ist also die Abbildung der Funktion $f(x) = 0,5 \cdot x -2 $. Jetzt weißt du, wie du die Abbildung einer Funktion zeichnest.

Zur Vertiefung dieses Themas schau auch noch einmal in die Übungen. Viel Erfolg dabei!

Multiple-Choice
Wie viele Punkte braucht man mindestens um eine lineare Funktion zu zeichnen?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
