Maximalwert des magnetischen Wechselfeldes

Teilaufgabe c:

Ein an die Spule angeschlossenes Oszilloskop zeigt den dargestellten zeitlichen Verlauf der Induktionsspannung $U_i(t)$.

Ermitteln Sie zusammen mit dem Ergebnis der Teilaufgabe b den Scheitelwert $B_0$ des magnetischen Wechselfeldes.

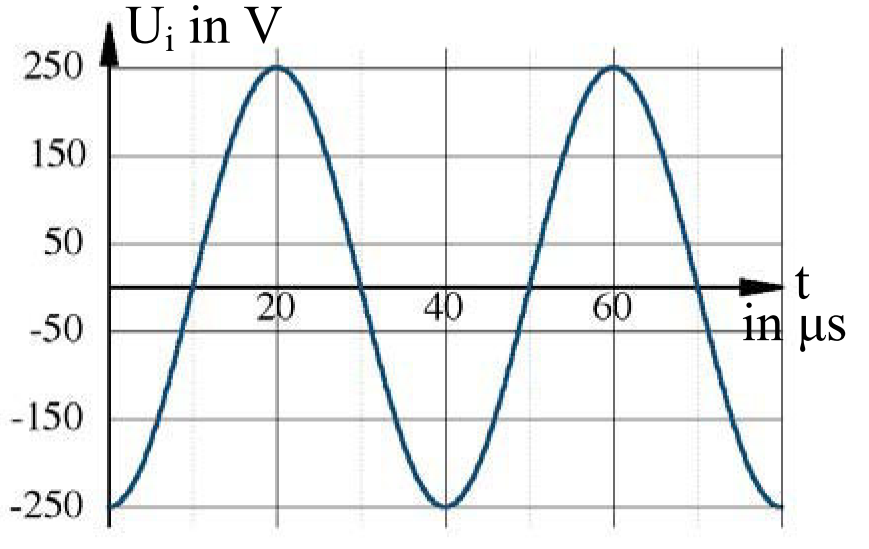

Oszilloskopbild des Spannungsverlaufs
Oszilloskopbild des Spannungsverlaufs

Für diese Teilaufgabe gibt es 6 Bewertungseinheiten. (6 BE)
