Einleitung

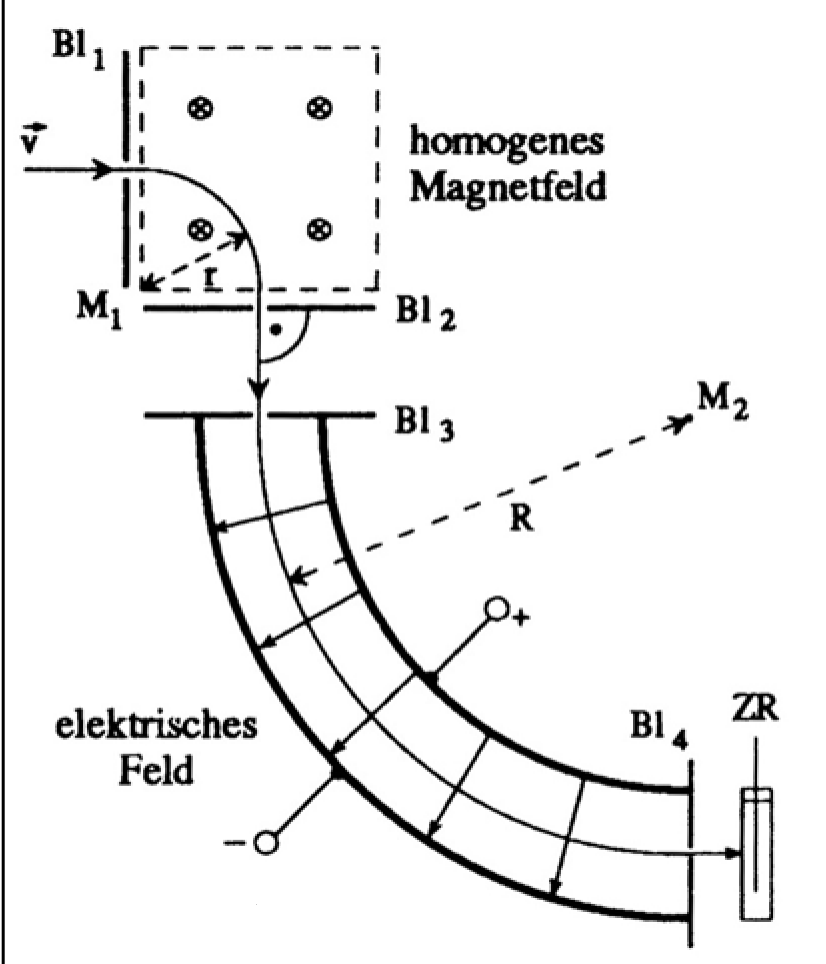

Mit der in der Abbildung skizzierten Versuchsanordnung sollen die Geschwindigkeit $v$ und die Masse $m$ von Elektronen experimentell bestimmt werden.

Massenspektrometer
Massenspektrometer

Die in einer (hier nicht abgebildeten) "Elektronenkanone" auf die Geschwindigkeit $v$ beschleunigten Elektronen treten durch die Blende $Bl_1$ in ein homogenes Magnetfeld $\vec{B}$ ein. Nach Durchlaufen der Blenden $Bl_2$ und $Bl_3$ gelangen sie in einen Kondesator mit zylindrischen Begrenzungsplatten, in dem die elektrische Feldstärke $\vec{E}$ so eingestellt wird, dass sich die Elektronen auf einem zweiten Kreisbogen vom Radius $R$ bewegen. Die bei der Blende $Bl_4$ austretenden Elektronen werden mit einem Zählrohr ZR registriert.

Die Aufgabe besteht aus 7 Teilaufgaben.
