Berechnung der Induktionsspannung mittels Diagramm
Zwei Spulen
Teilaufgabe c:
Nun sollen die beiden Spulenachsen zusammenfallen und fixiert sein.
Der Verlauf des Stromes durch die Spule Z ist in der Abbildung dargestellt. Stellen Sie die an den Spulenenden von S induzierte Spannung in einem Diagramm quantitativ in Abhängigkeit von der Zeit dar.

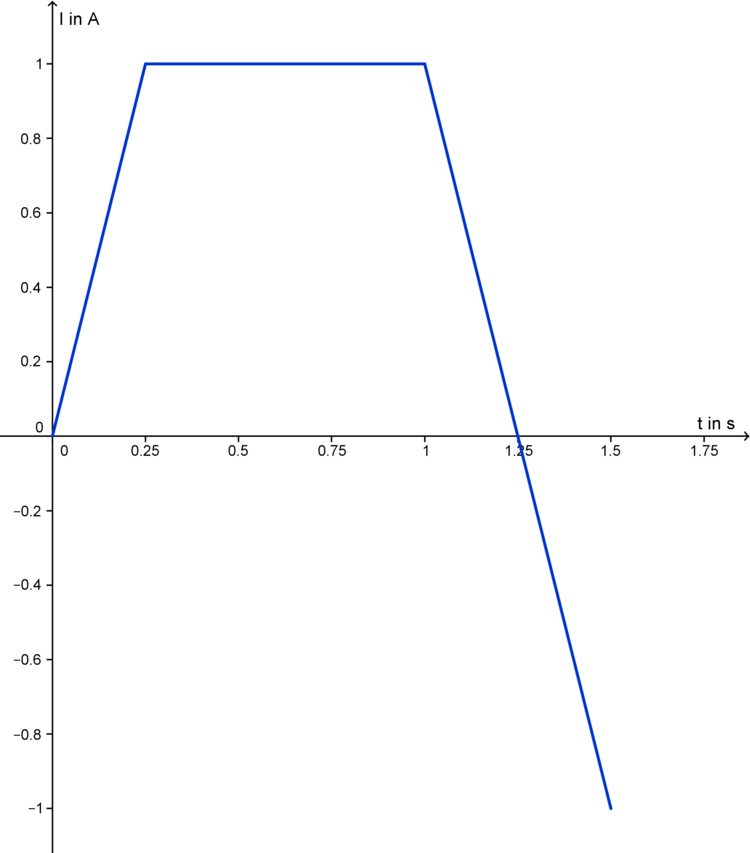

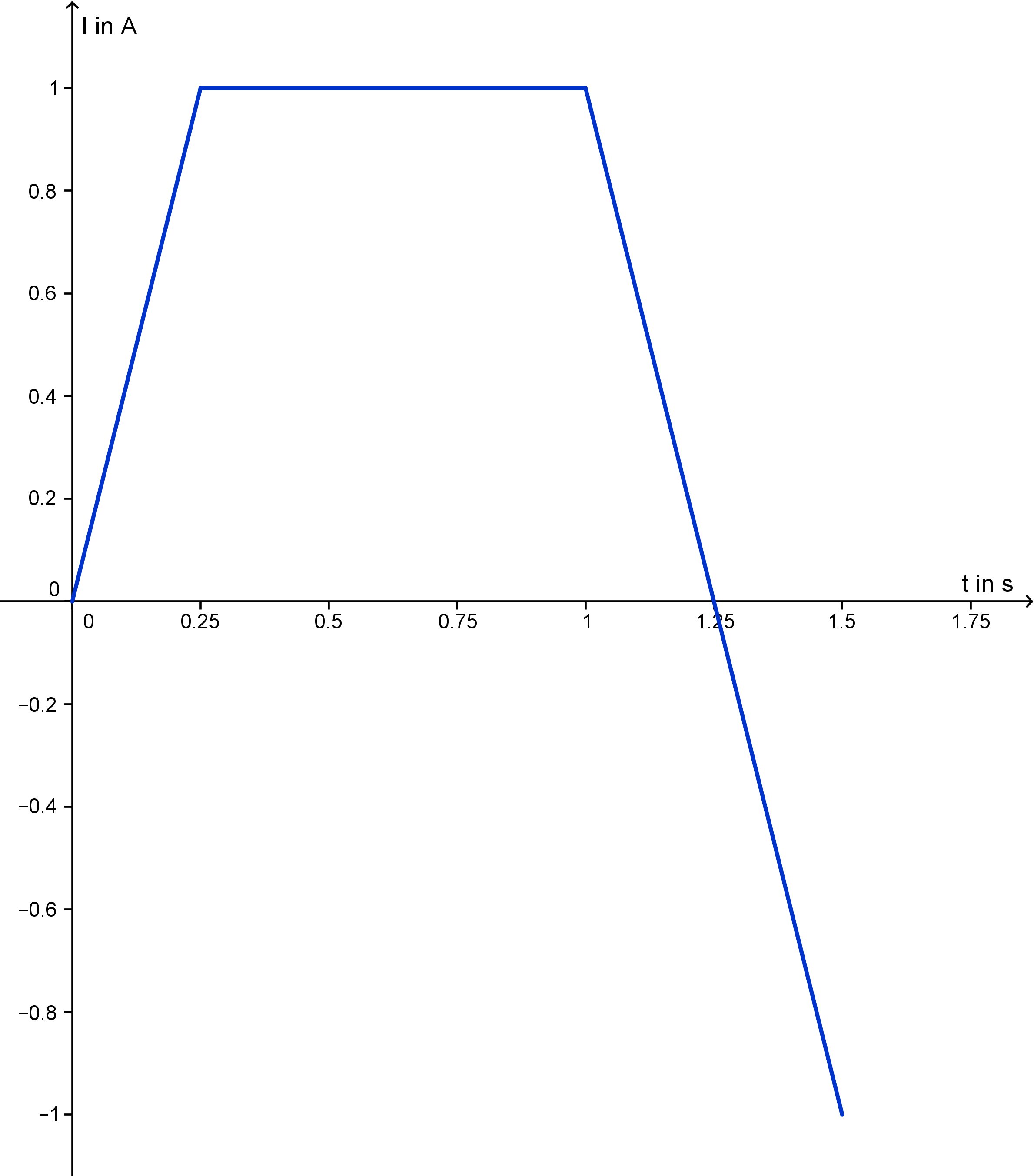

Stromverlauf in der Spule Z
Für die Teilaufgabe gibt es 11 Bewertungseinheiten. (11 BE)
