Teilaufgabe a lautet:

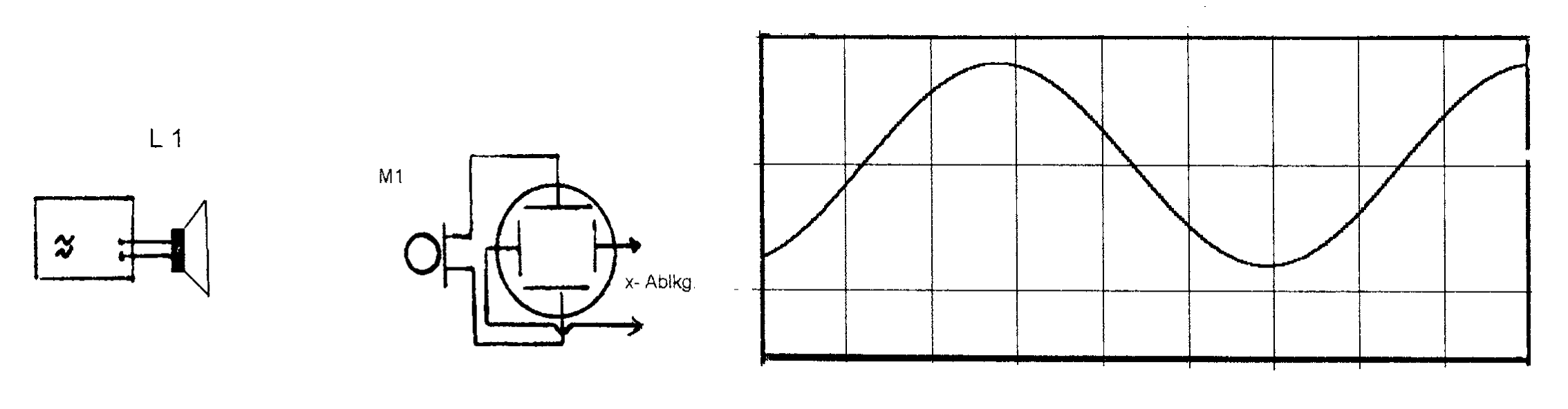

Ein Lautsprecher und ein Mikrofon werden, wie in der Abbildung dargestellt, aufgebaut und der Mikrofonausgang mit dem y-Eingang des Oszilloskops verbunden. Die Zeitablenkung (x-Ablenkung) ist intern auf 0,3 ms/cm eingestellt und auf dem Oszilloskop erscheint ein Kurvenverlauf wie in der Abbildung dargestellt.

Oszilloskopbild zur Bestimmung der Frequenz
Oszilloskopbild zur Bestimmung der Frequenz

Welche Frequenz hat der vom Lautsprecher abgestrahlte Ton?

(Hinweis: 1 horizontale Kästchenlänge= 1 cm; man klicke zur Vergrößerung auf das Bild)

Für die Lösung dieser Teilaufgabe gibt es 4 Bewertungseinheiten. (4 BE)
