Wie funktioniert die Zentrische Streckung? - Erklärung

Video: Wie funktioniert die Zentrische Streckung? - Erklärung

Teil der Mathematik ist die Zentrische Streckung. In diesem Lerntext erhälst du zur Zentrischen Streckung eine Erklärung. Bereits im Lerntext Wie lauten die Kongruenzsätze wurde die Zentrische Streckung behandelt. Dort haben wir Dreiecke, die vergrößert oder verkleinert wurden, behandelt. Doch wie genau eine Figur verkleinert oder vergrößert werden kann, haben wir noch nicht besprochen. Die Anwendung der Zentrischen Streckung erklären wir dir jetzt. Am Ende des Lerntextes findest du zur Streckung Aufgaben mit Lösung.

Was ist die Zentrische Streckung?

Die Zentrische Streckung hat mit dem Strecken einer Figur zu tun. Dies passiert bei vielen Prozessen im Computer automatisch. Wenn du zum Beispiel diese Webseite aufrufst, passt dein Browser diese Webseite automatisch auf die Größe deines Bildschirmes an, damit du nicht etwa einen schwarzen Balken am Rand hast oder nur einen Teil des Textes sehen kannst. Dieses Phänomen können wir mathematisch beschreiben.

Figuren werden bei der Zentrischen Streckung vergrößert oder verkleinert, wobei die Verhältnisse der einzelnen Längen und Strecken zueinander beibehalten werden. Ausgangspunkt der Streckung ist ein bestimmter Punkt, das sogenannte Streckungszentrum.

Merke

Hier klicken zum Ausklappen

Bei der Zentrischen Streckung werden Figuren vergrößert oder verkleinert, wobei die Seitenverhältnisse unverändert bleiben. Ausgangspunkt ist das Streckungszentrum.

Beispiel

Hier klicken zum Ausklappen

Verdeutlichen wir die zentrische Streckung an einem Dreieck als Beispiel:

Bauarbeiter sollen einen Weg mit Dreiecken verzieren. Das Muster besteht abwechselnd aus kleinen und großen Dreiecken. Dabei sind die großen Dreiecke immer genau doppelt so groß wie die kleinen Dreiecke. Das Muster soll bis zum Ende des Weges fortgesetzt werden.

Zentrische Streckung Beispiel

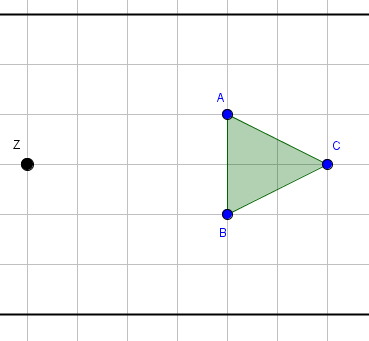

Die Ausgangsfigur ist dieses Dreieck. Auf dieses Dreieck soll nun ein doppelt so großes Dreieck folgen. Wir müssen das abgebildete Dreieck also vergrößern.

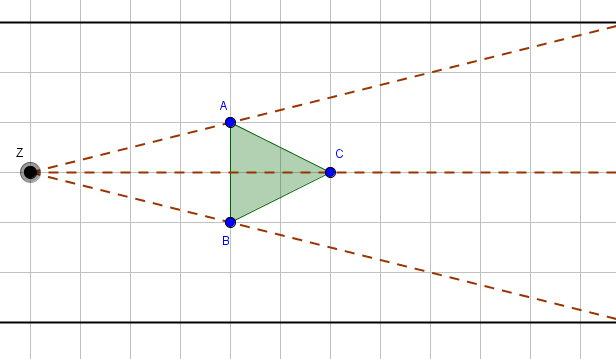

Wir zeichnen zuerst eine Halbgerade vom Steckungszentrum $Z$ durch die Punkte $A$, $B$ und $C$

Zentrische Streckung Beispiel

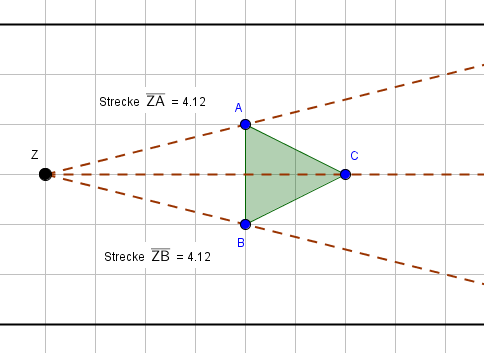

Jetzt müssen wir ein wenig rechnen. In der Aufgabenstellung steht, dass das zweite Dreieck genau doppelt so groß sein soll wie das erste Dreieck. Der Streckungsfaktor beträgt also $2$. Der Abstand vom Streckungszentrum $Z$ zum Punkt $C$ beträgt $6~ cm$. Da der Streckungsfaktor $2$ beträgt, muss der Abstand von $Z$ zu $C'$ $12~cm$ betragen ($2 \cdot 6~cm=12~cm$). Analog werden die Punkte $A'$ und $B'$ gefunden. Das heißt, du musst zuerst die Längen der Abstände von $Z$ zu $A$ und von $Z$ zu $B$ messen und diese dann verdoppeln.

 Es ergibt sich:

Zentrische Streckung Beispiel

$\overline{ZA}= 4,12~cm~~\rightarrow~~\overline{ZA'} = 2 \cdot 4,12~cm = 8,24~cm$

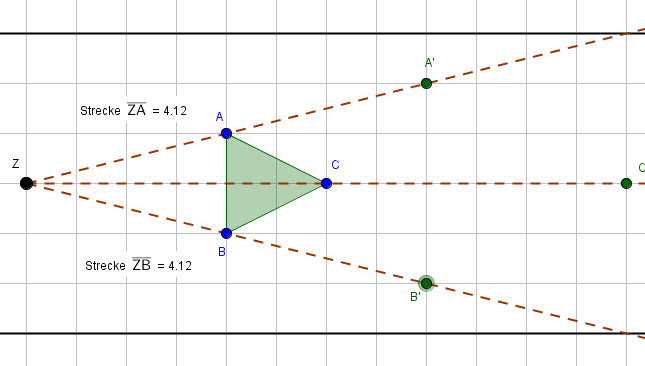

Jetzt zeichnen wir die jeweiligen Bildpunkte ein und erhalten so das Grundgerüst des vergrößerten Dreiecks.

Zentrische Streckung Beispiel

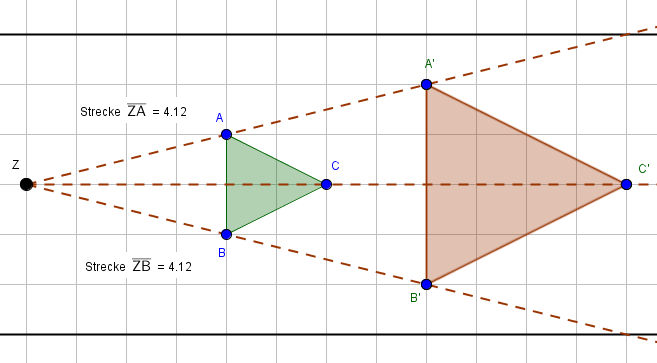

Nun verbinden wir die Bildpunkte und erhalten so das gestreckte/vergrößerte Dreieck.

Zentrische Streckung Beispiel

Der Streckungsfaktor kann auch negativ sein. Der Streckungsfaktor wird also zunächst immer kleiner, bis er den Wert $0$ erreicht. Ist der Streckungsfaktor $0$, werden alle Punkte im Streckungszentrum abgebildet, so dass die Bildfigur aus einem einzigen Punkt besteht, dem Streckungszentrum. Wenn der Streckungsfaktor nun noch kleiner wird, also negativ, werden die Punkte am Streckungszentrum gespiegelt. Die Bildfigur entsteht dann auf der anderen Seite des Streckungszentrums.

Zentrische Streckung mit Zirkelzeichnung anfertigen

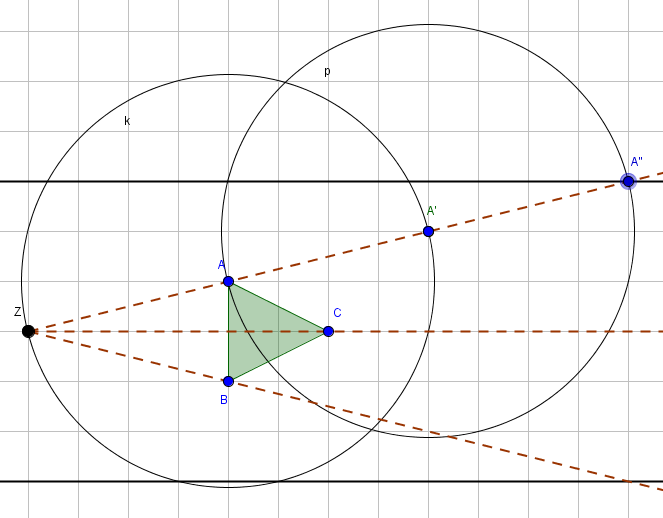

Man kann eine Streckung auch mit dem Zirkel anfertigen. Wir müssen um den jeweiligen Punkt (im Bild Punkt $A$) einen Kreis so schlagen, dass $Z$ auf dem Kreis liegt. Dort, wo die Hilfsgerade den Kreis schneidet, liegt der gespiegelte Punkt $A'$. Dies funktioniert natürlich nur, wenn der Streckungsfaktor $2$ beträgt. Bei anderen Streckungsfaktoren ändert sich die Anzahl der zu zeichnenden Kreise. So muss man bei einer Streckung mit dem Faktor $3$ zwei Kreise zeichnen (Punkt $A''$ wäre in diesem Fall der gesuchte Bildpunkt) etc.

Zentrische Streckung Zirkel

Zentrisch gestreckte Figuren - Flächeninhalt berechnen

Für den Flächeninhalt einer gestreckten Figur gibt es eine einfache Regel: Der Flächeninhalt der Originalfigur wird mit dem Faktor $\bf{k^2}$ multipliziert.

Merke

Hier klicken zum Ausklappen

Der Flächeninhalt der gestreckten Figur ist genau das k²-fache des Originalflächeninhaltes, also:

$\mathbf{A_{gestreckt} = A_{original} \cdot k^2}$

Zur Vertiefung dieses Themas schau auch noch einmal in die Aufgaben zur Zentrischen Streckung! Viel Spaß und Erfolg dabei!

Multiple-Choice
Was passiert bei der Zentrischen Streckung? Markiere die richtige Antwort.
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
