Schrägbilder einfacher Figuren zeichnen

Geometrie
Einfache geometrische Figuren und Körper

Video: Schrägbilder einfacher Figuren zeichnen

 Schrägbilder sind ein wichtiger Bestandteil der Geometrie. Sie helfen uns, ein Bild von den verschiedensten Figuren zu bekommen, um diese so besser begreifen zu können. In diesem Kapitel bauen wir das Wissen um Schrägbilder aus, indem wir anhand von unterschiedlichen Variablen Schrägbilder erstellen. Hierbei klären wir alle Begrifflichkeiten und geben im Anschluss Übungsaufgaben, um das Thema zu vertiefen.

Methode

Hier klicken zum Ausklappen

Die Grundlage für dieses Kapitel bildet das Wissen über Schrägbilder und Netze. Die Themenseite dazu kannst du durch klicken auf den Begriff erreichen.

Schrägbilder erstellen

In manchen Übungen sollst du mithilfe von Variablen ein Schrägbild einer Figur erstellen. Hierbei ist genau auf die Aufgabenstellung zu achten und darauf, welche Figur erstellt werden soll. Dir sollte etwa bekannt sein, dass ein Würfel immer gleich lange Seiten hat, somit die Höhe und die Länge gleich sind und sich lediglich die Breite durch den Streckungsfaktor, bei der Zeichnung unterscheidet.

Schauen wir uns eine Aufgabe dazu an:

Beispiel

Hier klicken zum Ausklappen

Erstelle ein Schrägbild eines Quaders mit den folgenden Maßen:

Länge = $5 \;cm$, Breite = $4 \;cm$, Höhe = $2\;cm$.

Der erste Schritt sollte das Erkennen der Figur sein. Ein Quader ist ähnlich einem Würfel, jedoch sind nur die gegenüberliegenden Seiten gleich lang.

Im nächsten Schritt bestimmen wir, welche Seiten in der Figur die Länge, die Höhe und die Breite bilden:

Schrägbild eines allgemeinen Quaders
Schrägbild eines allgemeinen Quaders.

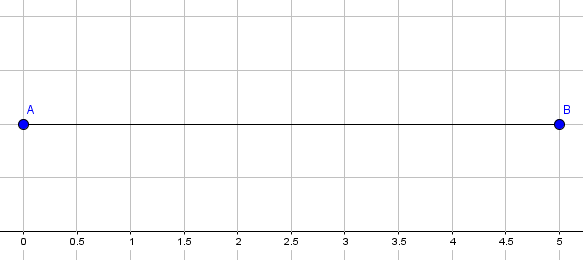

Beginnen wir im nächsten Schritt mit dem Zeichnen. Zuerst kommt die Länge. Diese ist eine gerade Linie, die in unserer Aufgabe exakt $5 \; cm$ lang ist. Wir zeichnen also pro Zentimeter zwei Kästchen im Heft:

Zeichnung eines Quaders

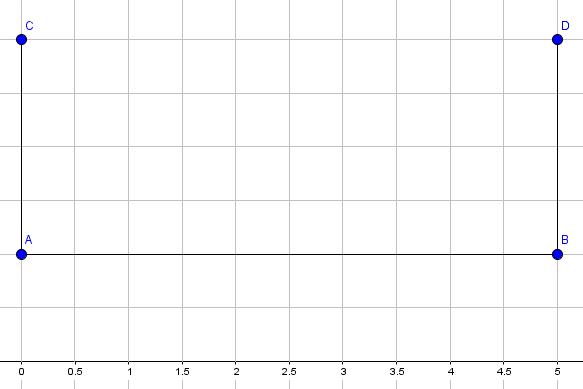

Der nächste Schritt ist die Höhe. Diese liegt genau auf der Länge, jeweils an beiden Punkten:

Zeichnung eines Quaders

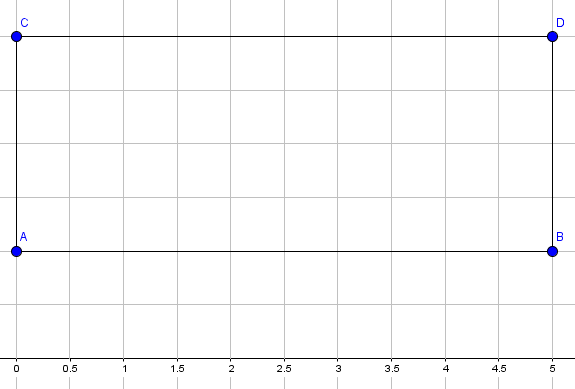

Jetzt können wir auch die beiden Punkte $C$ und $D$ verbinden, sodass die Vorderseite des Schrägbildes entsteht:

Zeichnung eines Quaders

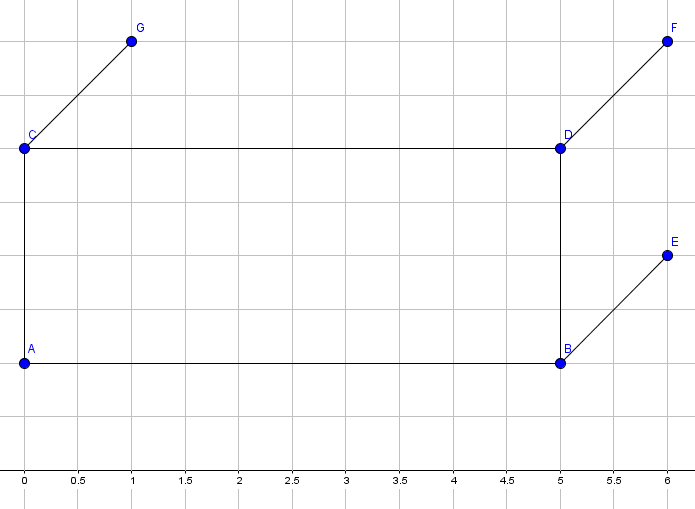

Es fehlt nur noch die Breite, also die Seite, die die Figur dreidimensional aussehen lässt. Diese wird, wie in folgender Abbildung ersichtlich, so eingezeichnet:

Zeichnung eines Quaders

Hierbei werden die Seitenlinien so eingezeichnet, dass sie die Kästchen diagonal durchschneiden. Zudem ist die Länge hier halb so groß, also pro Kästchen wird ein Zentimeter gerechnet. Wir zeichnen von jedem Punkt außerhalb der Figur die Breite ein. Danach verbinden wir die entstandenen Punkte zu einer Figur:

Zeichnung eines Quaders

Jetzt fehlt uns nur noch die Hinterseite der Figur, damit es ein richtiger Quader ist. Wir zeichnen auch in der Figur die Breite ein, jedoch gestrichelt und verbinden den neuen Punkt jeweils mit Punkt $G$ und Punkt $E$. Es entsteht die fertige Figur:

Zeichnung eines Quaders

In unserem Beispiel sind wir die Schritte zur Erstellung eines Schrägbildes Schritt für Schritt durchgegangen, in folgender Merkbox sind diese noch einmal zuzsammengefasst.

Merke

Hier klicken zum Ausklappen

Bei der Erstellung eines Schrägbildes ist die zu zeichnende Figur entscheidend.

Beim Zeichnen beginnen wir bei der Länge, welche mit zwei Kästchen pro Zentimeter eingezeichnet wird.

Nach der Länge folgt die Höhe, auch mit zwei Kästchen pro Zentimeter.

Die Breite ist eine Linie, die die Kästchen diagonal verbindet. Pro Kästchen wir ein Zentimeter gerechnet.

Linien im Hintergrund werden gestrichelt dargestellt.

Zur Vertiefung dieses Themas schau auch noch einmal in die Übungen!
