EPA-Modell

Isomerie

Das Elektronenpaarabstoßungsmodell oder auch VSPER-Modell (Valence shell electron pair repulsion) ist ein Konzept zur Beschreibung der räumlichen Anordnung um ein kleineres Molekül oder eines Ausschnitts aus einem größeren Molekül, über die Anzahl der beteiligten Atome, der freien Elektronenpaare und deren Wechselwirkungen.

Elektronen sind negativ geladen und stoßen sich daher ab, die Molekülgestalt ist somit eine Konsequenz der gegenseitigen Elektronen-Abstoßung sowohl von freien Elektronenpaaren als auch von Atomen, die ja von Elektronen umgeben sind. Ziel ist wie so oft der energetisch günstigste Zustand, in diesem Falle jener, in dem die freien Paare, wie auch die Atome, den größtmöglichen Abstand zu den Nachbarn am Zentralatom haben.



Regeln:

  • Ein Zentralatom ist an zwei oder mehr andere Atome gebunden
  • Alle Elektronen der Valenzschale des Zentralatoms werden betrachtet, nichtbindende und bindende Elektronenpaare.
  • Freie Elektronenpaare sind räumlich mit einem Atom gleichgestellt bzw. würden theoretisch sogar etwas mehr Platz in Anspruch nehmen, was aber selten berücksichtigt wird.
  • Negativ geladene Elektronenpaare und Atomhüllen stoßen sich gegenseitig ab, ordnen sich also so weit wie möglich voneinander entfernt um das Zentralatom an.
  • Die Molekülgestalt ist abhängig von der Zahl der Elektronenpaare in der Valenzschale, wird aber nur durch die Positionen der Atomkerne beschrieben, wodurch z.B. Wasser „gewinkelt“ ist und nicht tetraedrisch



 Beispiel:

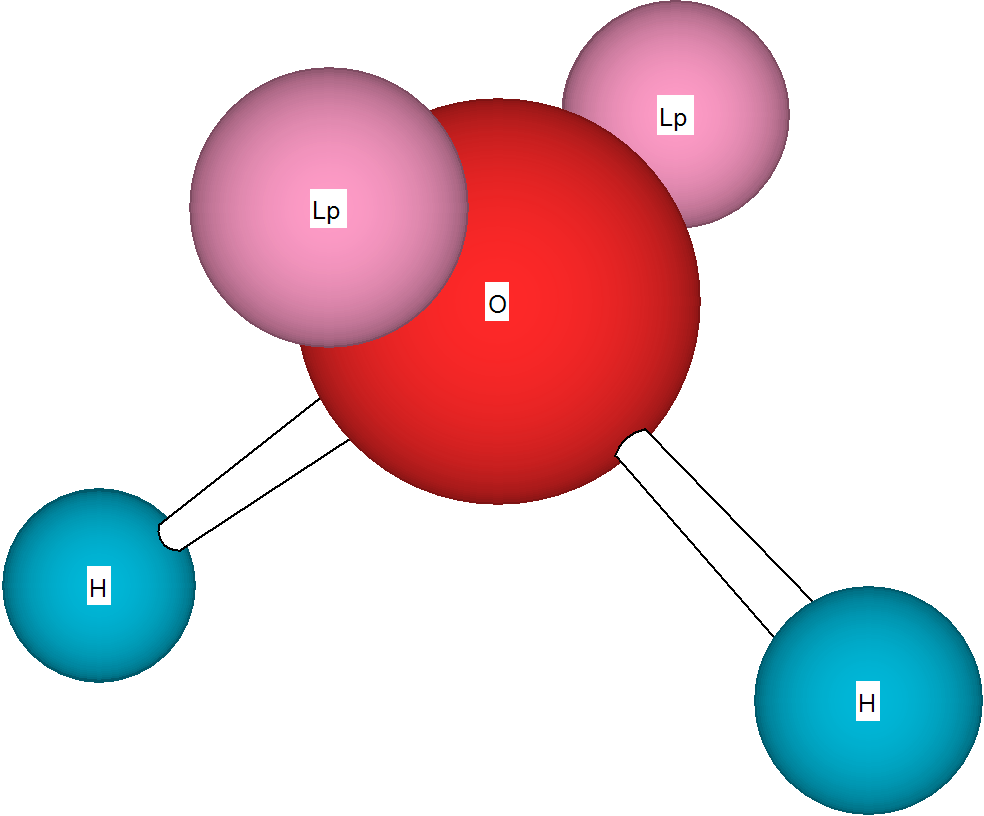

epa_gewinkelt_h2o.WMF

Das Wassermolekül besitzt eine gewinkelte Form (Lp = Lone Pair = freies Elektronenpaar)

  • Sind die Ladungsschwerpunkte aller Bindungselektronenpaare gleich weit vom Atomkern des Zentralatoms entfernt, dann erfolgt eine Verteilung der Elektronenpaare und Atome auf einer gedachten Kugeloberfläche mit größtmöglichen Abständen zwischen den Punkten!
  • Es ist möglich, einen VSEPR-Typ für jede Struktur anzugeben, dieser hat die Form

AX [bindende Paare] E [nicht bindende Paare]

Vorgehensweise:

(1) Wie viele Elektronen habe ich insgesamt?



(2) Wie viele bindende Elektronenpaare liegen vor?



(3) Wie viele nichtbindende freie Elektronenpaare liegen vor?



(4) Vorstellung der Kugel und Anordnung nach den Regeln mit dem Ziel des

                      größtmöglichen Abstandes



(5) Identifikation der Struktur



Die 14 geläufigsten Varianten:

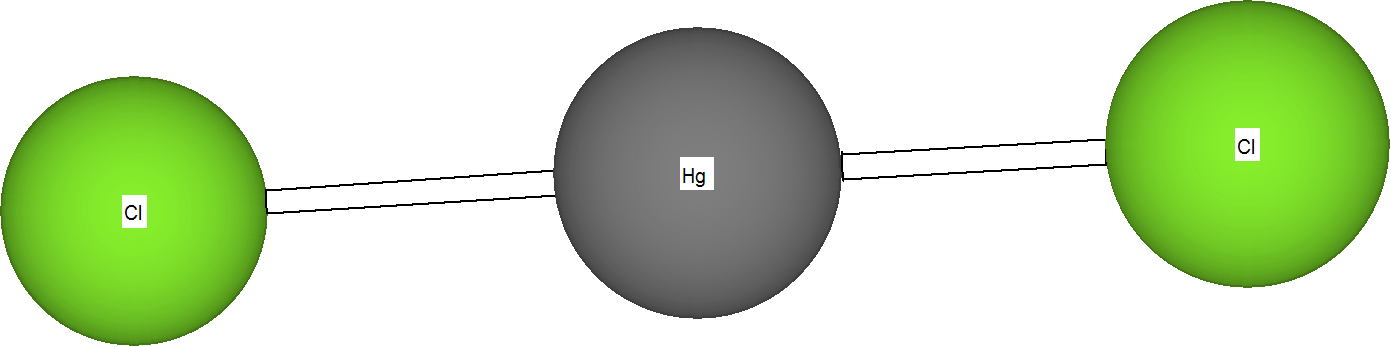

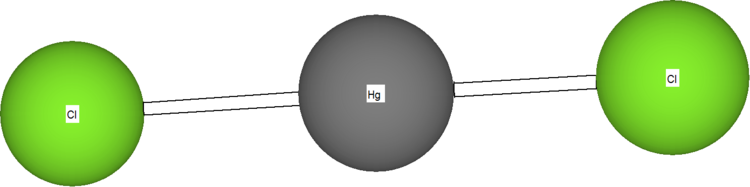

1.      Anzahl der Elektronenpaare

a)      Gesamt:  2

b)     Valenz:   2

c)      frei:         0

d)     VSEPR:   AX2

$\Rightarrow$  Molekülstruktur: linear

$\Rightarrow$  Beispiel: HgCl2

epa_linea_hgcl2.WMF

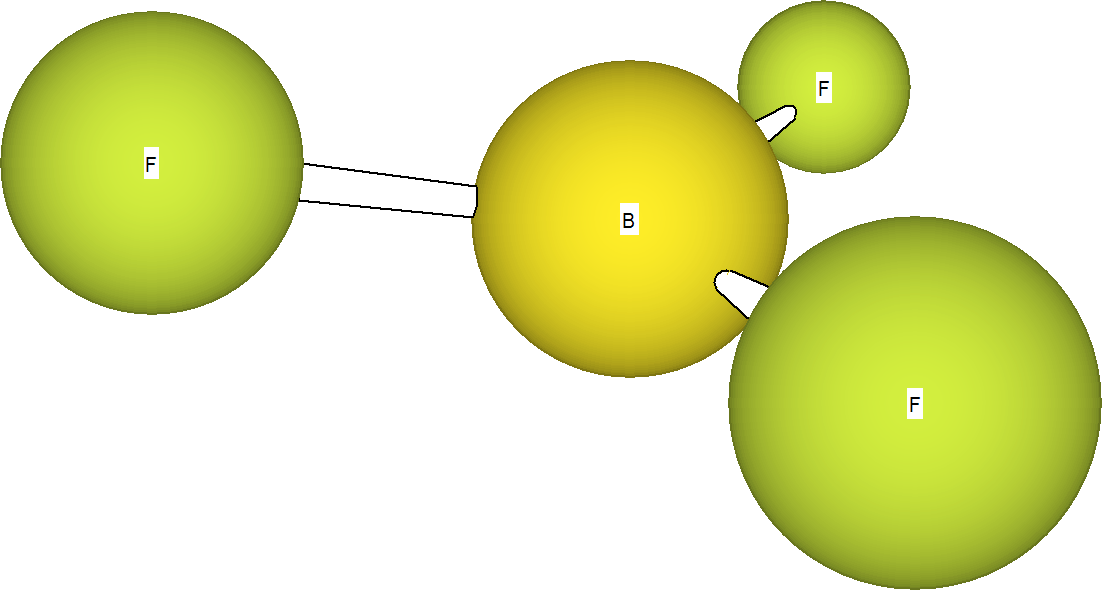

2.      Anzahl der Elektronenpaare

a)      Gesamt:  3

b)     Valenz:   3

c)      frei:         0

d)     VSEPR:   AX3

$\Rightarrow$  Molekülstruktur: trigonal-planar

$\Rightarrow$  Beispiel: BF3

epa_trogonalplanar_bf3.WMF

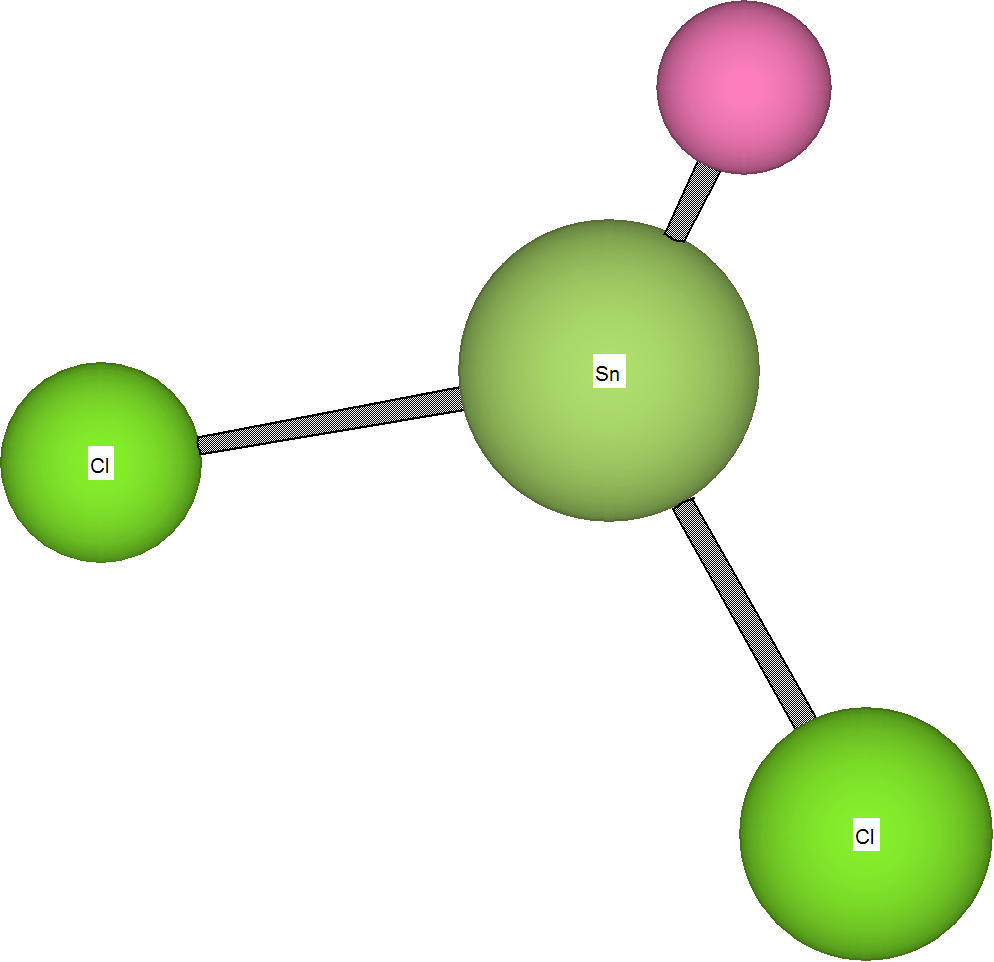

3.      Anzahl der Elektronenpaare

a)      Gesamt:  3

b)     Valenz:   2

c)      frei:         1

d)     VSEPR:   AX2E1

$\Rightarrow$  Molekülstruktur: gewinkelt

$\Rightarrow$  Beispiel: SnCl2

epa_gewinkelt_sncl2.WMF

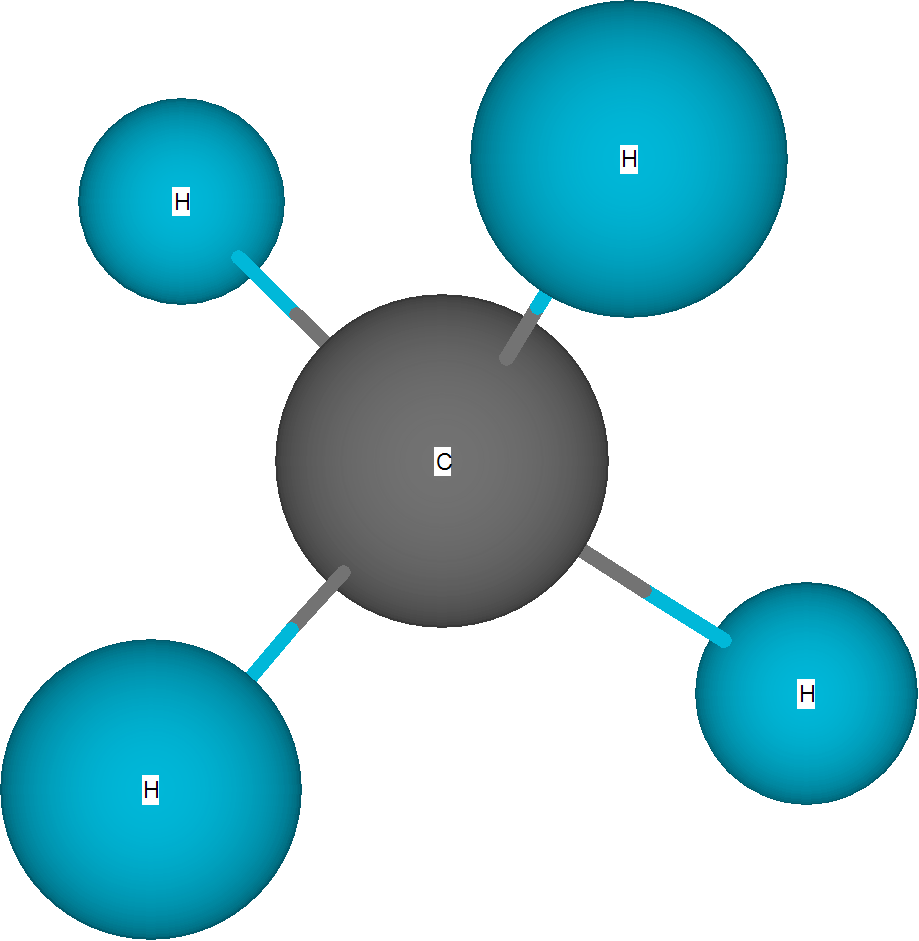

4.      Anzahl der Elektronenpaare

a)      Gesamt:  4

b)     Valenz:   4

c)      frei:         0

d)     VSEPR:   AX4

$\Rightarrow$  Molekülstruktur: tetraedrisch

$\Rightarrow$  Beispiel: CH4

epa_tetraedrisch_methan.WMF

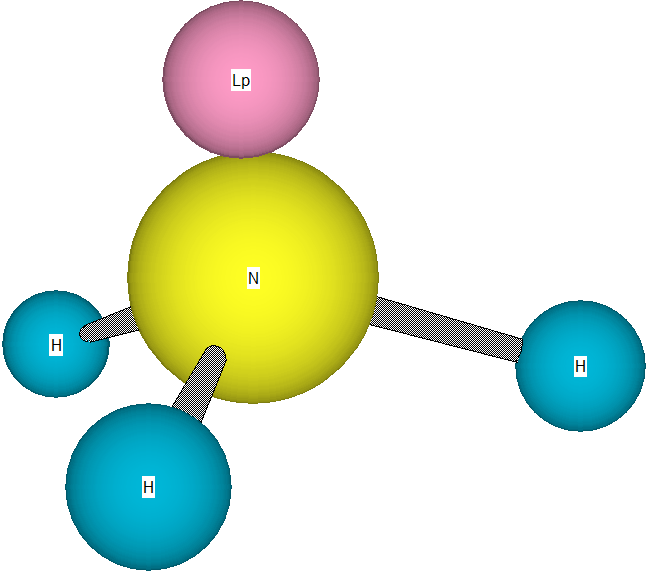

5.      Anzahl der Elektronenpaare

a)      Gesamt:  4

b)     Valenz:   3

c)      frei:         1

d)     VSEPR:   AX3E1



$\Rightarrow$  Molekülstruktur: trigonal-pyramidal

$\Rightarrow$  Beispiel: NH3



epa_trogonalpyramidal_nh3.WMF



6.      Anzahl der Elektronenpaare

a)      Gesamt:  4

b)     Valenz:   2

c)      frei:         2

d)     VSEPR:   AX2E2

$\Rightarrow$  Molekülstruktur: gewinkelt

$\Rightarrow$  Beispiel: H2O

epa_gewinkelt_h2o.WMF

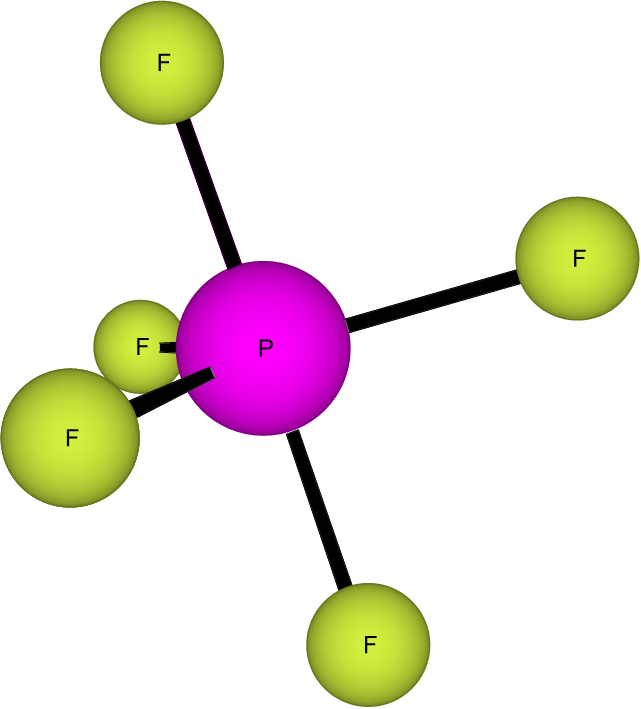

7.      Anzahl der Elektronenpaare

a)      Gesamt:  5

b)     Valenz:   5

c)      frei:         0

d)     VSEPR:   AX5

$\Rightarrow$  Molekülstruktur: trigonal-bipyramidal

$\Rightarrow$  Beispiel: PF5

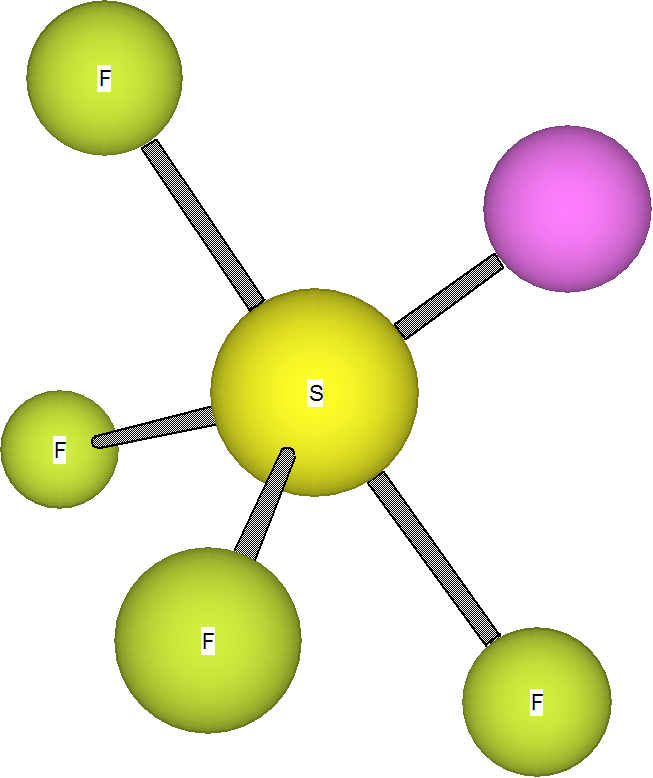

8.      Anzahl der Elektronenpaare

a)      Gesamt:  5

b)     Valenz:   4

c)      frei:         1

d)     VSEPR:   AX4E1

$\Rightarrow$  Molekülstruktur: verzerrt

$\Rightarrow$  Beispiel: SF4-

epa_trigonalBipyramidalGedrückt_SF4-.wmf

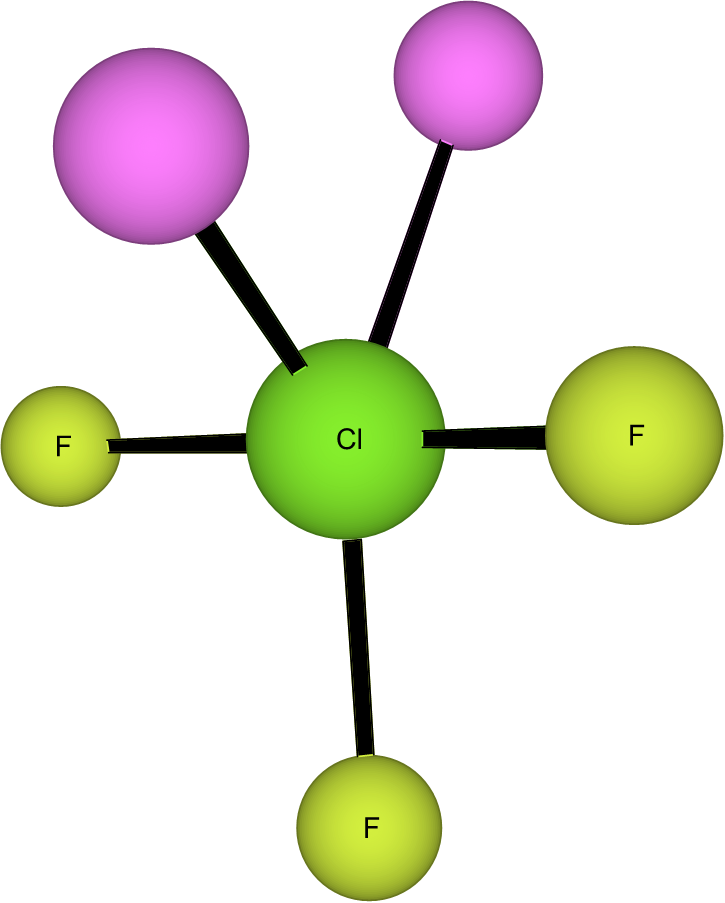

9.      Anzahl der Elektronenpaare

a)      Gesamt:  5

b)     Valenz:   3

c)      frei:         2

d)     VSEPR:   AX3E2

$\Rightarrow$  Molekülstruktur: T-förmig

$\Rightarrow$  Beispiel: ClF3








10.  Anzahl der Elektronenpaare

a)      Gesamt:  5

b)     Valenz:   2

c)      frei:         3

d)     VSEPR:   AX2E3

$\Rightarrow$  Molekülstruktur: linear

$\Rightarrow$  Beispiel: XeF2

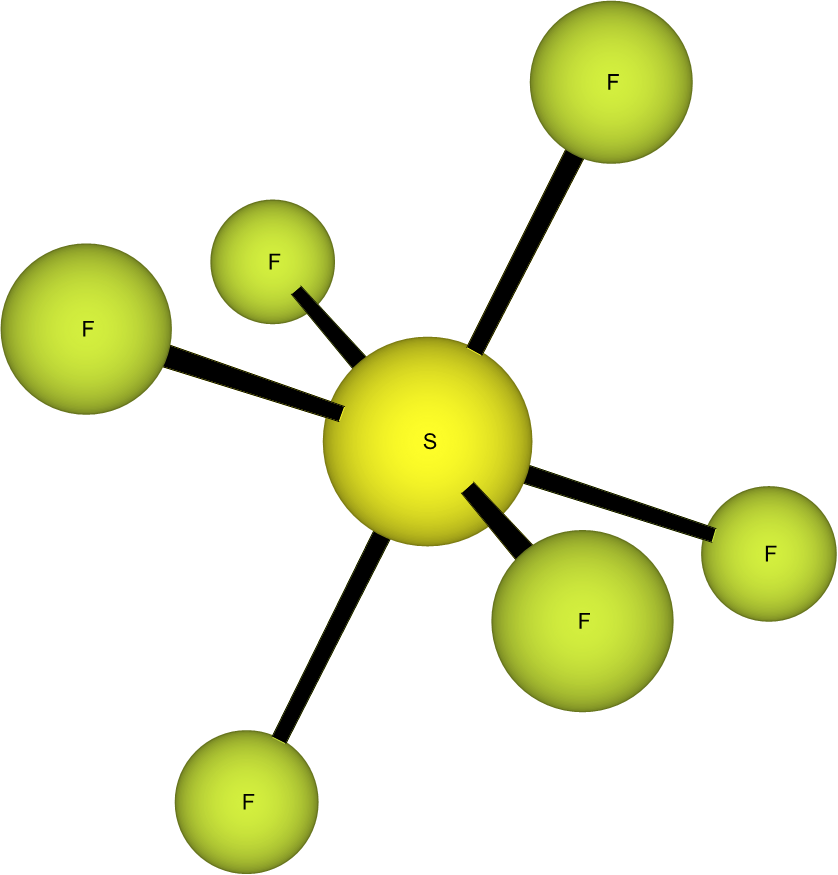

11.  Anzahl der Elektronenpaare

a)      Gesamt:  6

b)     Valenz:   6

c)      frei:         0

d)     VSEPR:   AX6

$\Rightarrow$  Molekülstruktur: oktaedrisch

$\Rightarrow$  Beispiel: SF6

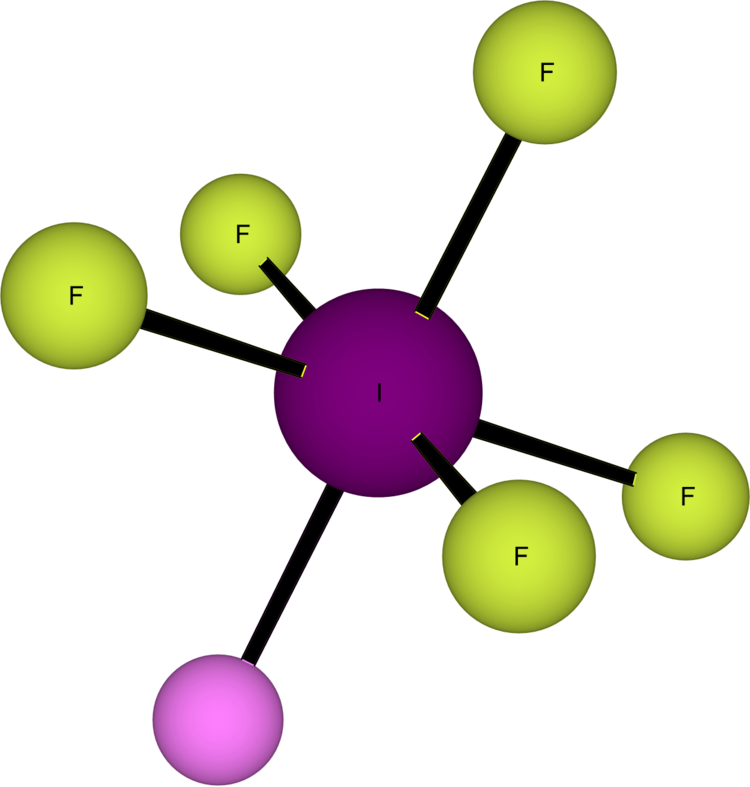

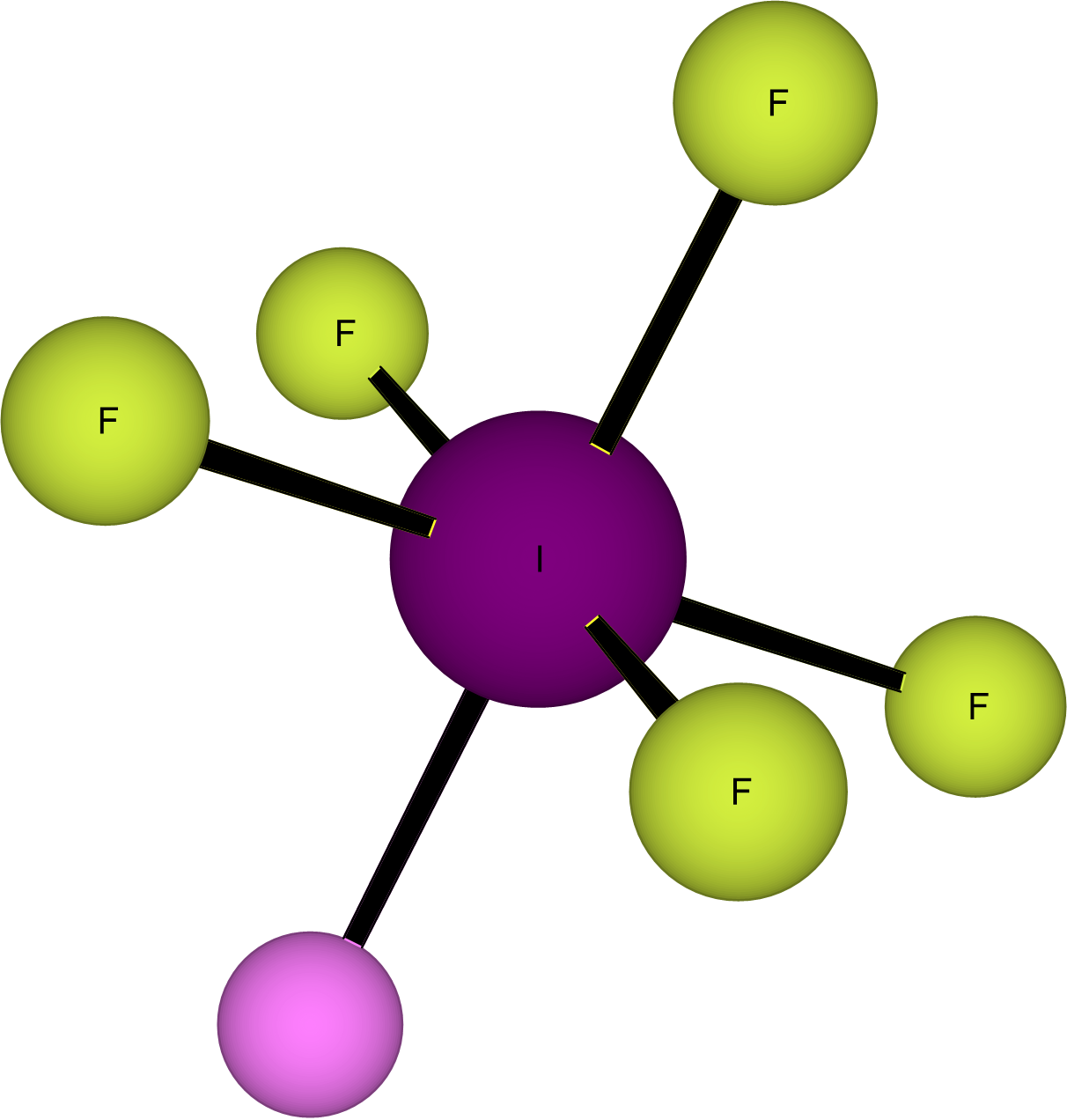

12.  Anzahl der Elektronenpaare

a)      Gesamt:  6

b)     Valenz:   5

c)      frei:         1

d)     VSEPR:   AX5E1

$\Rightarrow$  Molekülstruktur: quadratisch-pyramidal

$\Rightarrow$  Beispiel: IF5

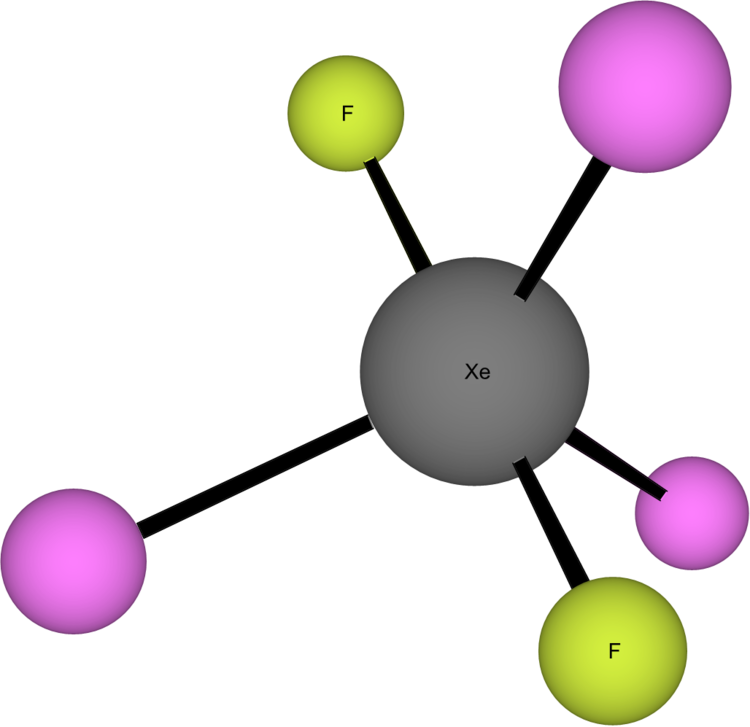

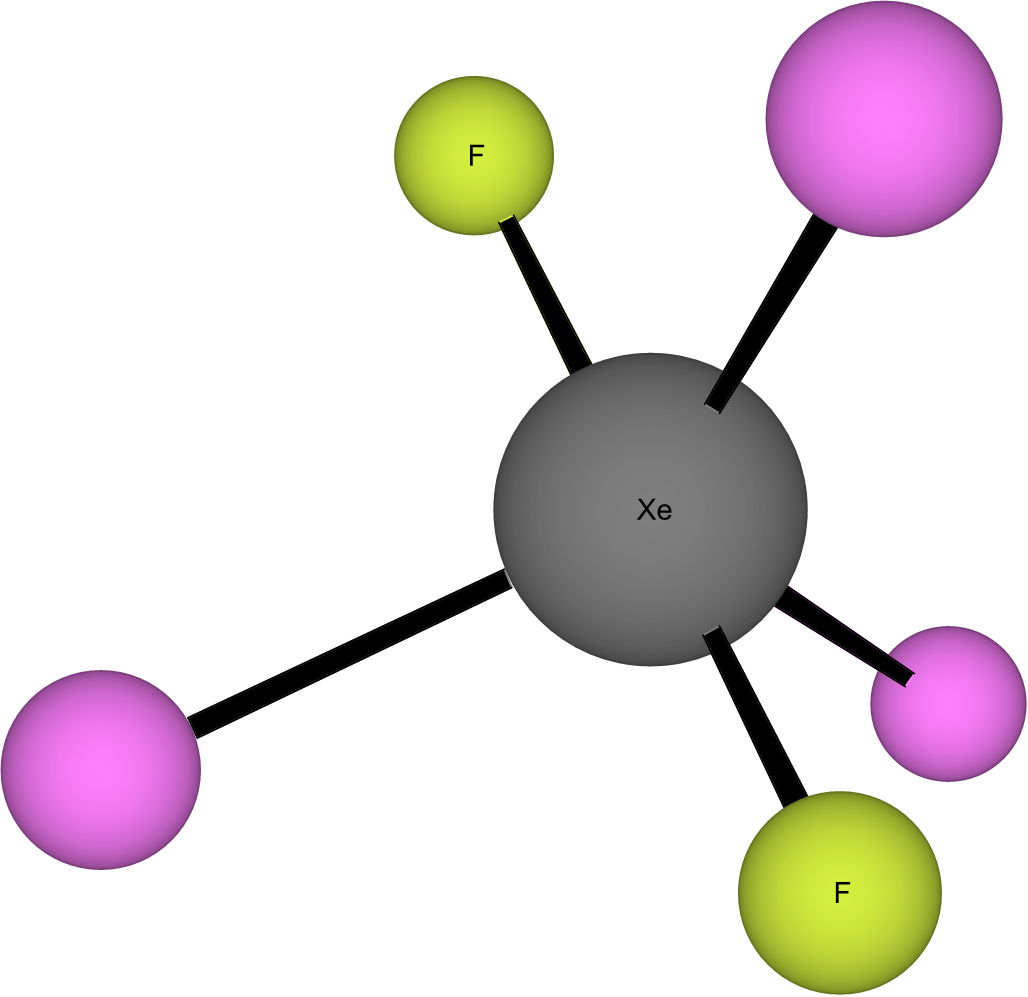

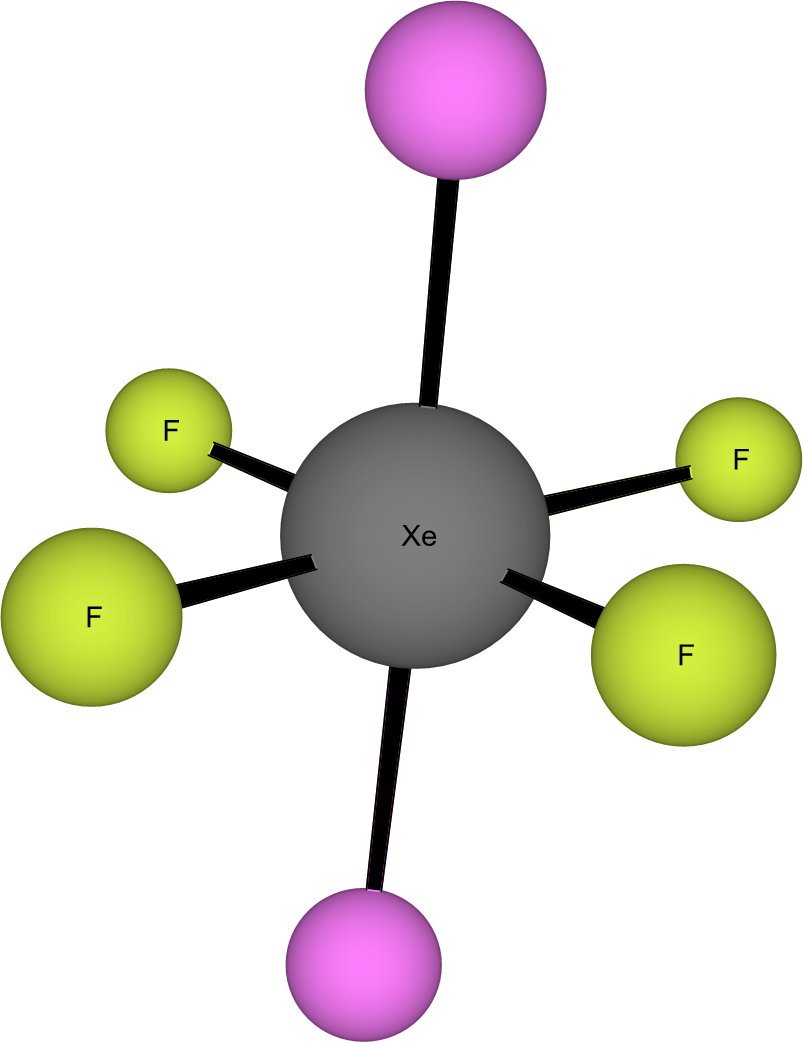

13.  Anzahl der Elektronenpaare

a)      Gesamt:  6

b)     Valenz:   4

c)      frei:         2

d)     VSEPR:   AX4E2

$\Rightarrow$  Molekülstruktur: quadratisch-planar

$\Rightarrow$  Beispiel: XeF4

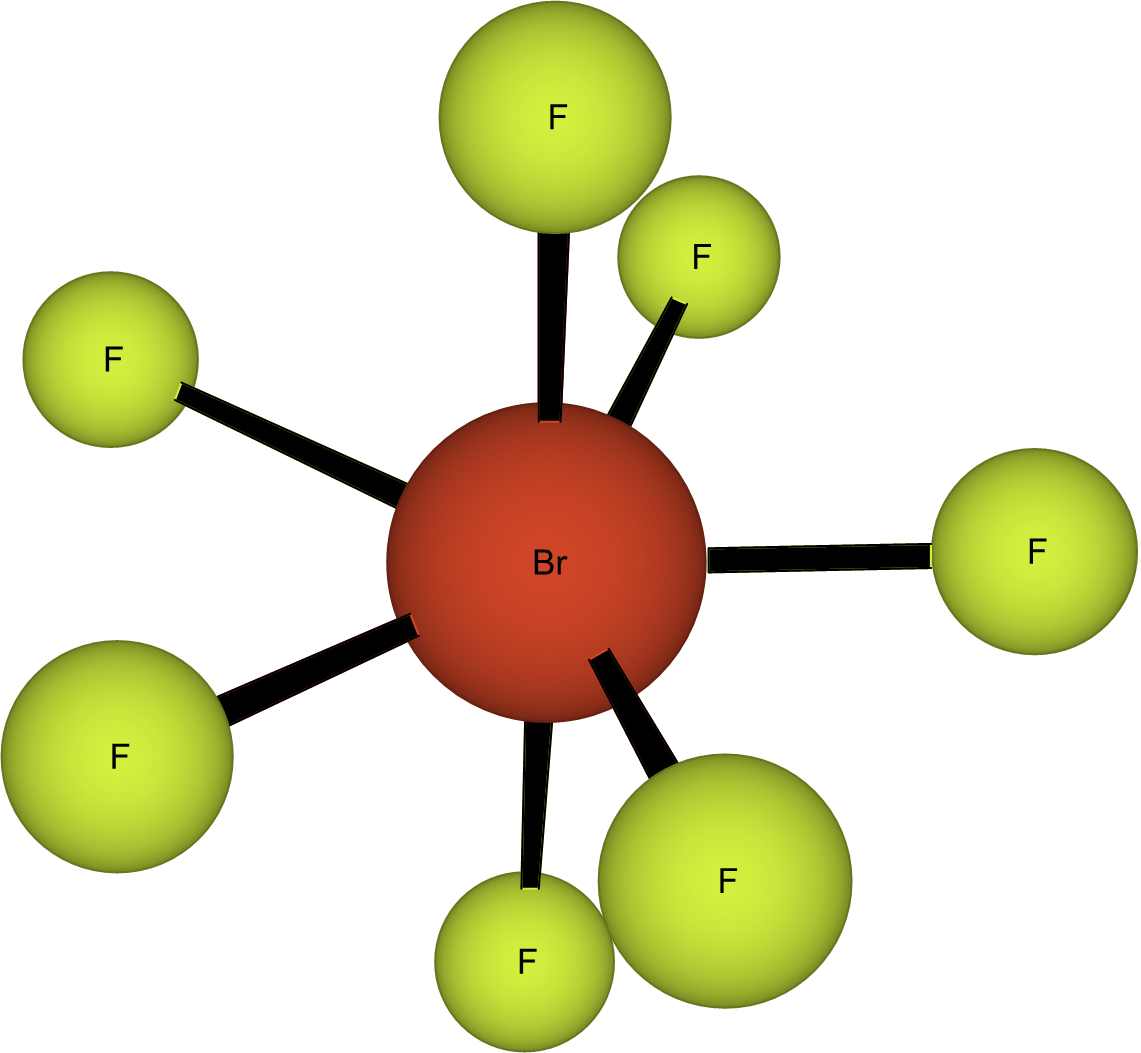

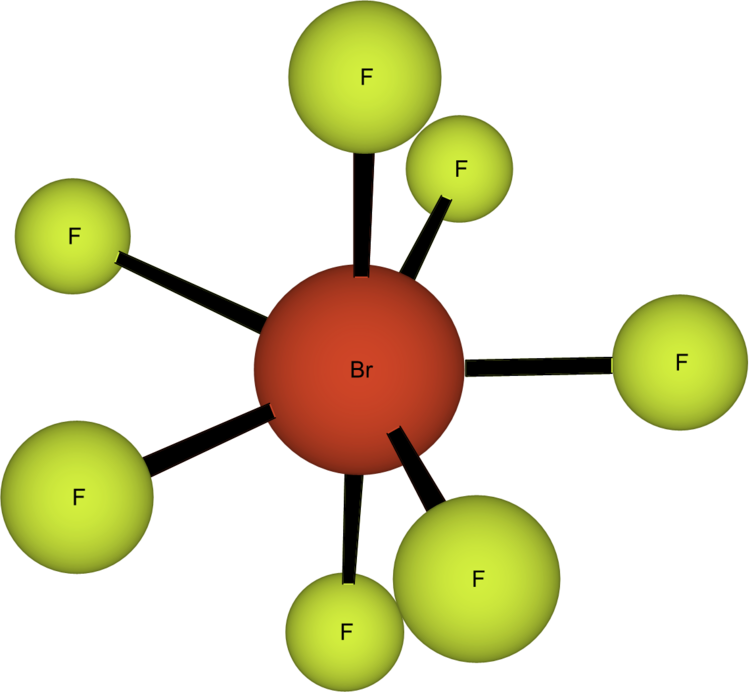

14.  Anzahl der Elektronenpaare

a)      Gesamt:  7

b)     Valenz:   0

c)      frei:         0

d)     VSEPR:   AX7

$\Rightarrow$  Molekülstruktur: pentagonal-bipyramidal

$\Rightarrow$  Beispiel: BrF7
